Progettare una pipa è una cosa assolutamente divertente perché è il momento in cui la fantasia si esprime nella sua purezza.
Ovviamente la fantasia stessa deve muoversi all’interno di un intervallo limitato dalle dimensioni e dalla forma del blocchetto di radica che si ha tra le mani, ma siamo sicuri che il limite sia una qualcosa che ostacola il bene? Secondo me no, altrimenti tutta la realtà, che ci mette dei paletti a volte insormontabili sarebbe un ostacolo al nostro bene…
La progettazione una pipa, quindi inizia con un dato: dimensioni e forma dell’abbozzo di radica.
Ipotizziamo di partire da un cubo di queste dimensioni:
… e di volere realizzare una billiard.
La preparazione del pezzo comporta una sua pulizia per mettere in evidenza le venature e per effettuare un minimo di squadratura; questo comporterà una leggera riduzione delle sue dimensioni.
| Lunghezza abbozzo di radica | Valore fisso | 62.00 |
| Sfridi di squadratura | 4.00 | |
| Lunghezza finale abbozzo di radica | 58.00 |
A questo punto si tratterà di decidere quali dimensioni dare alla testa e al fornello cercando di fare attenzione garantire un buon isolamento della camera di combustione grazie allo spessore delle pareti e al rapporto tra l’altezza e il diametro del fornello.
Per fare questo si parte dall’assunzione di una serie di rapporti che devono esserci tra gli elementi della pipa perché questa possa garantire una fumata buona:
RAPPORTI:
| Lunghezza pipa escluso il bocchino | 58.00 | |
| Lunghezza bocchino | 58.00 | |
| Lunghezza pipa | 116.0 | |
| Lunghezza cannello | 29.00 | |
| ø testa | 36.00 | |
| Spessore pareti testa | 8.00 | |
| ø Fornello | Valore fisso | 20.00 |
| Profondità fornello | 44.00 | |
| Altezza testa | 52.00 | |
| ø cannello | 18.00 | |
| ø foro di collegamento | 4.00 | |
| ø foro tenone | 8.00 |
Queste dimensioni garantiscono dei buoni rapporti di funzionamento della pipa.
| Parete | Normale | ↔ isolamento |
| H/ø del fornello | Alto↑↑↑ | ↑ Isolamento |

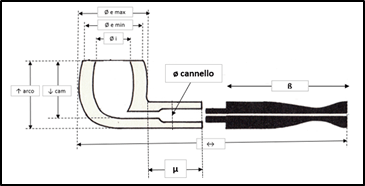

Ovviamente queste sono dimensioni derivanti da una prima elaborazione matematica; dopo di questa fase bisogna introdurre dei ritocchi per arrivare a definire l’oggetto che si vuole realizzare.
| mm | |
| ø esterno minimo fornello | 30.00 |
| ø esterno massimo fornello | 30.00 |
| ø interno fornello | 18.00 |
| Altezza arco | 50.00 |
| Profondità camino | 44.00 |
| µ | 30.00 |
| Testa più cannello | 60.00 |
| ø cannello | 18.00 |
| Lunghezza bocchino | 60.00 |
| Lunghezza pipa | 120.00 |
In questo modo abbiamo definito la pipa da realizzare in tutte le sue proporzioni. Ora non ci resta che realizzarla modellandola a piacimento.
